Датчик нейтрали тросиковой РКПП Lada Granta, Kalina 2

Наш датчик нейтрали позволяет запускать двигатель автомобиля без проблем! Дает уверенность что покидая автомобиль вы не оставили КПП на включенной передаче.

Проблематика

При дистанционном запуске с пульта сигнализации, ей нужно знать что вы не оставили машину на передаче. Для этого применяется процедура "программной нейтрали" (поднять ручник > вынуть ключ, мотор работает > выйти и поставить в охрану - мотор заглохнет).

Решение

Наш датчик проверяет, что коробка передач стоит в нейтрали и разрешает запуск двигателя.

Можно использовать как с сигнализацией для автоматического запуска двигателя, так и чтобы случайно не запустить двигатель на передаче.



Был спроектирован датчик нейтрали для корпуса кулисы РКПП автомобиля Lada Granta и его одноплатфиорменников: Kaline 2, Datsun On-Do, Mi-Do. Он устанавливается без лишнего крепежа, плотно вщелкиваясь в свое место.



Комплект:

  1. Датчик
  2. Контрольный элемент
  3. Инструкция

Установка проста:

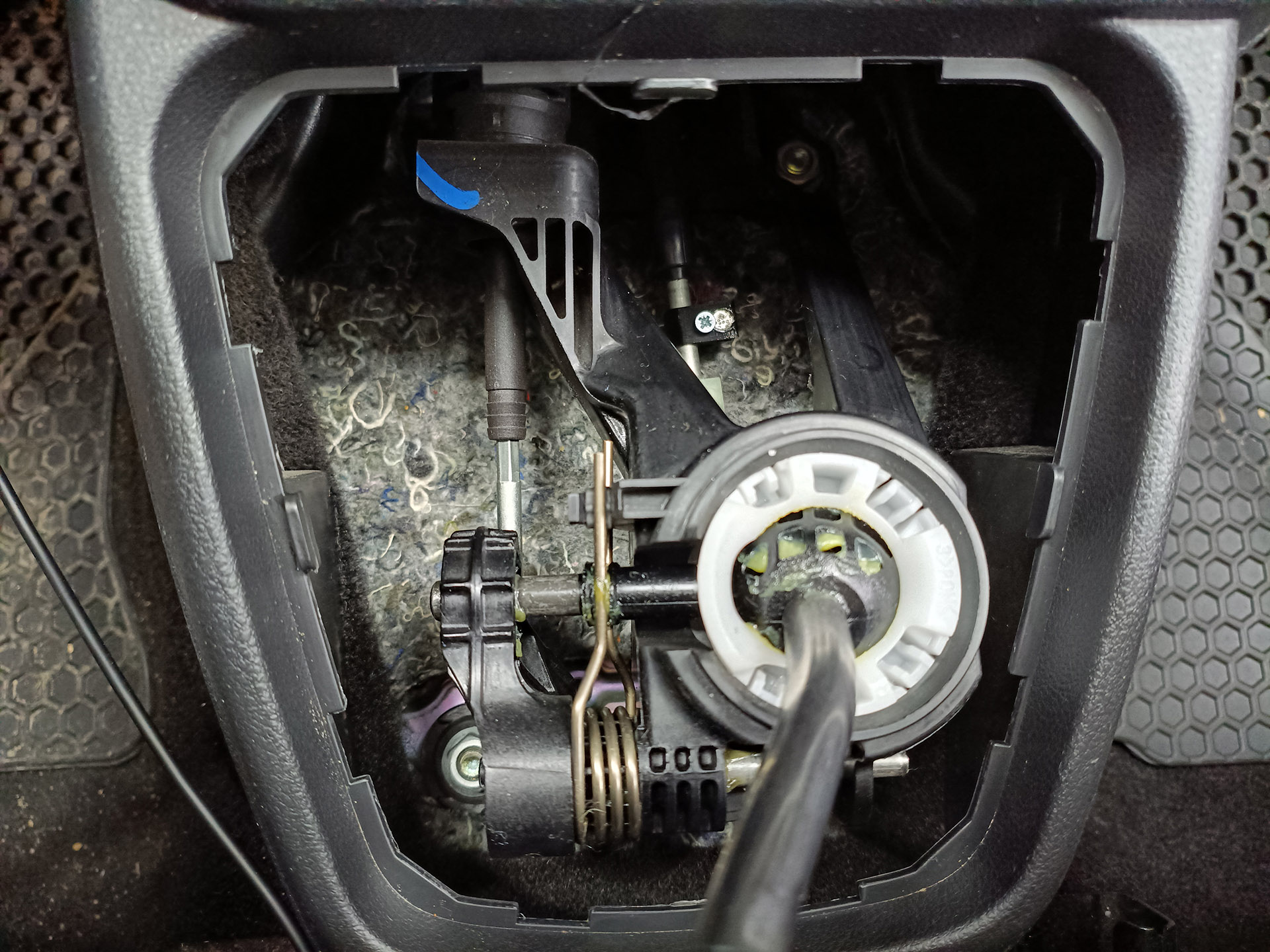

  1. Снимите кожух кулисы КПП.
  2. Включить вторую передачу (трос отходит вправо-вверх).
  3. Установить контрольныей элемент на тросик, но не затягивать, оставив тугой ход для настройки.

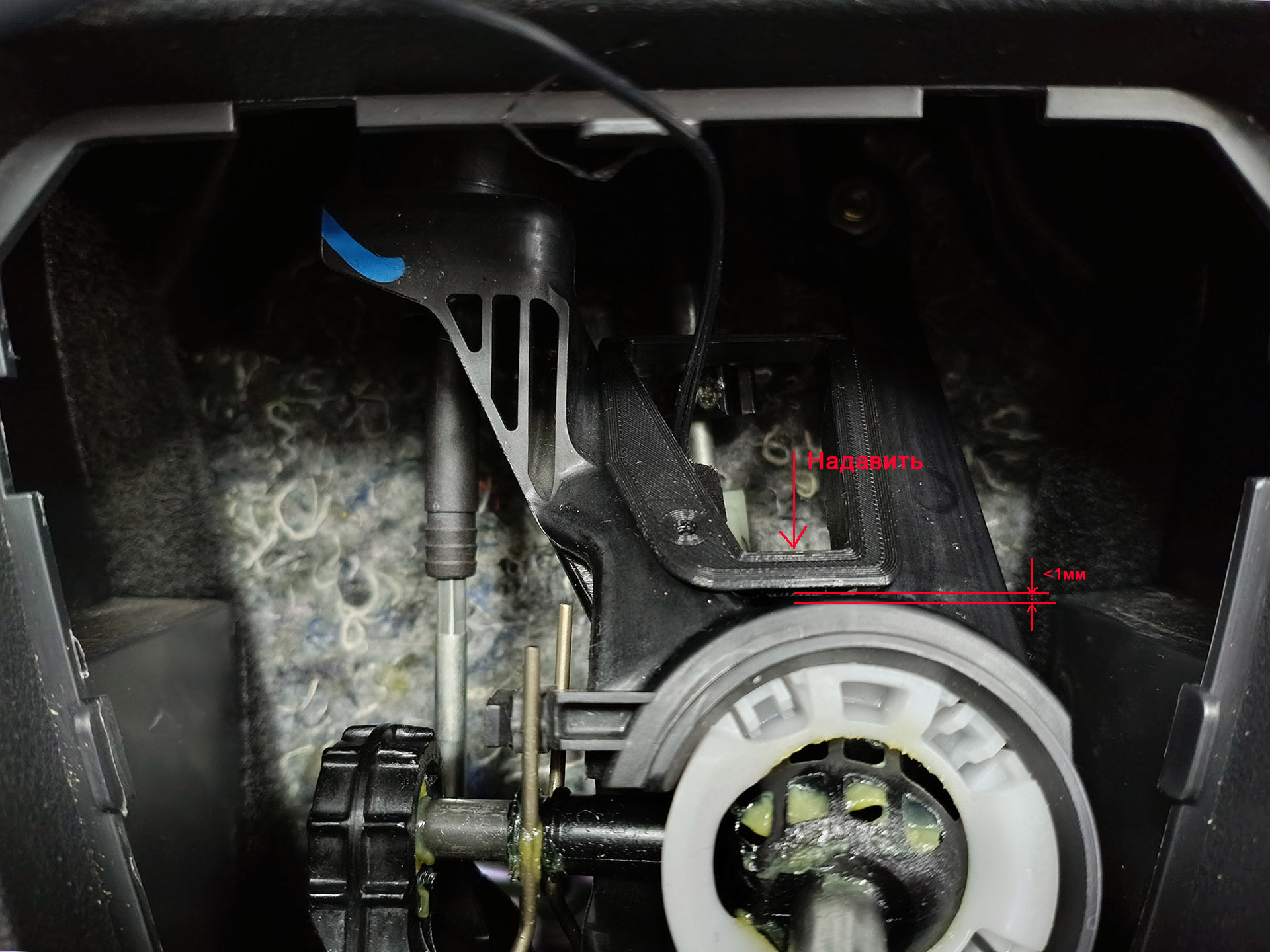

  4. Установить датчик, плотно вставив до щелчка. Нужно надавить пальцем на шток фиксатора для установки в сторону шарнира кулисы РКПП. Зазор между стенкой каркаса кулисы и кронштейном датчика по ходу установки должен быть не более 1 мм.
  5. Убедитесь в надежной фиксации кронштейна датчика. Также, можно использовать герметик для дополнительной фиксации датчика.
  6. Перевести кулису в нейтральное положение и подвести контрольный элемент под него.
  7. Используя контрольку проверьте срабатывание датчика в нейтральной передачи. При необходимости поднастройте контрольный элемент.
  8. Включите вторую передачу (трос отходит вправо-вверх) и затяните шуруп фиксации контрольного элемента.
  9. Убедитесь в стабильности срабатыввания датчика строго в нейтральном положении РКПП.
  10. Вы молодец! У вас все получилось!

Подключение к сигнлизации и настройка

Один провод датчика нужно подключить к массе, другой ко входу контроля нейтрали.

Pandora DX-9X (семейство DX-90) следует подключиться к пину 9 (синий провод) канал входа 4. В настройках следует выставить тип КПП - АКПП.

StarLine A97 следует подключиться между входом Стояночного тормоза (синие-красный провод) разъем Х3 и к проводу концевика стояночного тормоза автомобиля.
Последовательная цепь: вход стояночного тормоза (сигнализация) -- Датчик нейтрали -- Концеви стояночного тормоза.
В настройках следует выставить тип КПП (15 пункт) - АКПП.

Centurion S9 (семейство Pantera, Alligator, Tomahowk) следует подключиться к пину вход разрешения запуска (оранжево-фиолетовый провод). Черная петля на разъеме должна быть целой.
